四通換向球閥結構特點

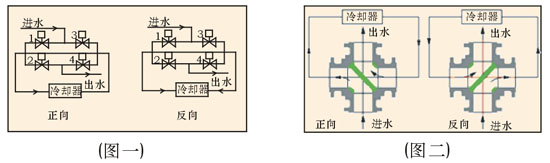

該四通換向球閥，一 閥實現(xiàn)正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉(圖一)，現(xiàn)用一臺四通球閥(圖二)替代，操作方便。
型號、材料及主要參數
產品型號
Q46F-10C-40
Q46F-10P-40P
閥體
WCB
CF8
球體
CF8
CF8
閥桿/固定軸
2Cr13
304
密封圈
PTFE
PTFE
閥座
2Cr13
2Cr1+STL
填料
PTFE+O形圈
PTFE+O形圈
適用介質
水、油、蒸汽等
水、油、蒸汽等
適用溫度
-29-200℃
-29-200℃
蝸輪四通換向閥
ZQ后插入“3”表示，示例：ZQ346F-16C
氣動四通換向閥
ZQ后插入“6”表示，示例：ZQ646Y-150LbC
電動四通換向閥
ZQ后插入“9”表示，示例：ZQ946Y-100

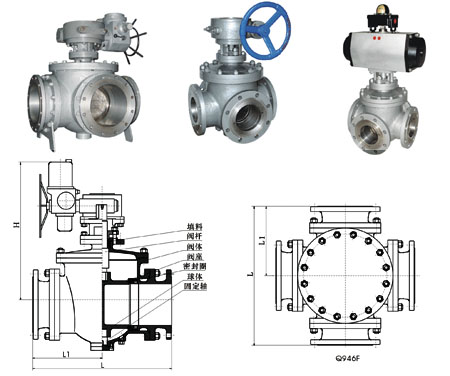

四通換向球閥的外形尺寸PN10-40
公稱通徑DN
50
65
80
100
125
150
200
250
300
350
400
500
600
L
240
260
280
320
380
440
670
760
850
980
1080
1360
1750
L1
120
130
140
160
190
220
335
380
425
490
540
680
875
H
325
335
360
370
420
440
49
520
610
700
800
900
1000
